眾所周知，電機是電器的心臟，而繞組是電機的心臟，不同繞組形式都是基于實現電機特定特性來選取的，所以不同的電機，不同的廠家，不同的加工工藝會對應不同的繞組形式，總起來說廠家都青睞于結構簡單、方便制造維修及在運行過程安全可靠的的繞組形式。今天艾普給大家科普一下電樞的知識：

一、電樞繞組的概念

電樞繞組由一定數目的電樞線圈按一定的規律連接組成，它是直流電機的電路部分，也是感生電動勢，產生電磁轉矩進行機電能量轉換的部分。線圈用絕緣的圓形或矩形截面的導線繞成，分上下兩層嵌放在電樞鐵心槽內，上下層以及線圈與電樞鐵心之間都要妥善地絕緣，并用槽楔壓緊。大型電機電樞繞組的端部通常緊扎在繞組支架上。

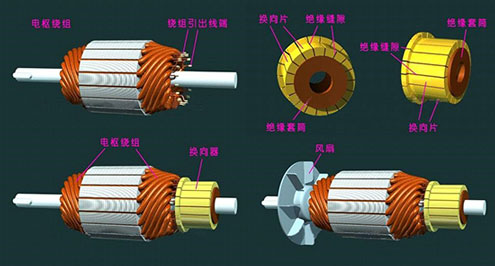

二、電樞的組成

● 換向器——將電樞繞組內部的交流電勢用機械換接的方法轉換為電刷間直流電勢的裝置，由許多彼此互相絕緣的換向片構成。

● 元件（線圈）——指的是繞組線圈，分為單匝或多匝線圈。

● 元件邊——每一元件兩個放在槽中能切割磁通、感應電勢的有效邊。

● 實槽——電機電樞上實際開出的槽。用Q表示。

● 虛槽——單元槽(每層元件邊的數量等于虛槽數)，每個虛槽的上、下層各有一個元件邊。虛槽數用Qμ表示。設槽內每層有μ個虛槽，若實槽數為Q，虛槽數為Qμ，則Qμ= μQ。

● 極軸線：磁極的中心線。

● 幾何中性線：是指主磁極N極和S極的機械分界線。

● 物理中性線：把N極與S極磁場為零處的分界線稱為物理中性線。

三、電樞繞組的特點

電樞繞組雖然有不同類型，但在結構上有其共同的特點：它們都是由結構形狀相同的繞組元件(線圈)按一定的規律聯結而成。例如一臺電機，元件在槽外的部分不切割磁通，不產生感應電動勢，稱為端部．單匝元件邊只有一根導體，多匝元件邊則有多根導體串聯繞制而成，每個元件有兩根引出線，一根為首端，一根為尾端，它們接到不同的換向片上，然后組成一個完整的電樞繞組，來完成工作“指令”。

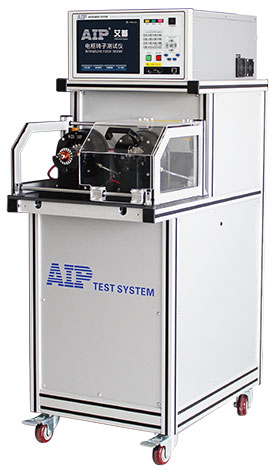

以上是電樞繞組的基本知識，隨著電機的快速發展，電樞以結構簡單，低成本廣泛應用于各種電機，為了確保電樞轉子的正常工作，青島艾普智能儀器，適時推出一款電樞轉子測試儀，適用于各種電樞電氣性能的在線或離線檢測，擁有10.4寸LCD大液晶，有觸摸屏和數字按鍵兩種操作模式，各功能模塊為插板式結構，可以獨立工作，內置的網絡模塊實現遠程升級維護，確保了售后時效性。設備與互聯網連接,實現數據的交互共享，在物聯網快速發展的今天，系統這一功能的實現具有重要的意義。
